建築外牆保溫隔熱：外牆無機纖維噴塗
建築外牆保溫隔熱是提升建築能效、改善室內熱環境的重要手段，其中外牆無機纖維噴塗作為一種新型保溫技術，因其獨特的優勢在近年來得到廣泛應用。以下是關於該技術的詳細介紹：
一、無機纖維噴塗的概念
無機纖維噴塗是將岩棉、玻璃棉等無機纖維材料與專用粘結劑混合後，通過專用噴塗設備高壓噴射到建築外牆基層上，形成連續、無接縫的保溫隔熱層的施工技術。其核心特點包括：
A級防火：無機材料不燃，滿足《建築設計防火規範》對高層建築外牆保溫的防火要求。
無縫密封：噴塗後形成整體覆蓋層，有效避免傳統板材拚接處的熱橋效應。
適應性廣：可噴塗於混凝土、鋼結構、曲麵或異形結構等複雜基層。
二、材料組成與性能
1. 主要材料：
纖維類型：岩棉纖維（耐高溫）、玻璃棉纖維（吸聲性好）、陶瓷纖維（超高溫場景）。
粘結劑：水性環保膠粘劑，確保纖維與基層的粘結強度。
添加劑：防潮劑、憎水劑（提升耐候性）。
2. 關鍵性能指標：
導熱係數：0.035~0.045 W/(m·K)，優於多數傳統保溫材料。
防火等級：A1級（不燃）。
憎水率：≥98%（防潮抗滲）。
抗拉強度：≥10kPa（需滿足抗風壓要求）。
三、施工工藝流程
1. 基層處理：
清除牆麵油汙、鬆動物，修補裂縫，確保基層平整牢固。
塗刷界麵劑（增強粘結力）。
2. 材料配製：
按比例混合纖維與粘結劑，在攪拌機中充分分散。
3. 噴塗作業：
采用專用噴塗機，分層噴塗（每層厚度≤50mm），總厚度根據熱工計算確定。
噴槍與牆麵距離宜為0.8~1.2m，角度垂直。
4. 表麵修整：
噴塗後24小時內用壓板壓實修平，必要時覆蓋網格布增強抗裂性。
5. 飾麵層施工：
塗刷抗裂砂漿後，可進行塗料、真石漆或幕牆安裝。
四、技術優勢與局限性
優勢：
1.防火安全：徹底解決有機保溫材料（如EPS、XPS）的易燃問題。
2. 節能高效：無接縫設計減少熱損失，節能率可達30%以上。
3. 隔音降噪：纖維多孔結構可吸收空氣聲，降噪係數（NRC）≥0.75。
4. 耐久性強：耐酸堿、抗老化，使用壽命可達25年以上。
局限性：
成本較高：材料與施工成本略高於聚苯板等傳統材料。
施工環境要求：需在5℃以上、濕度≤80%條件下作業，雨天禁止施工。
基層要求嚴：疏鬆基層需提前加固，否則易導致脫落。
五、應用場景推薦
1. 公共建築：醫院、學校、體育館等對防火要求高的場所。
2. 高層建築：滿足《GB 50016-2014》對外牆保溫的防火隔離帶要求。
3.工業建築：鋼結構廠房、倉庫的保溫隔熱與防火保護。
4. 改造項目：既有建築節能改造中，適用於不規則外立麵。
六、注意事項
1. 質量控製：
現場抽樣檢測導熱係數、密度和抗拉強度。
噴塗後需進行拉拔試驗（粘結強度≥0.1MPa）。
2. 環保要求：
選擇無甲醛、無VOCs的粘結劑，避免室內汙染。
3.維護管理：
定期檢查飾麵層開裂情況，及時修補避免水分滲透。

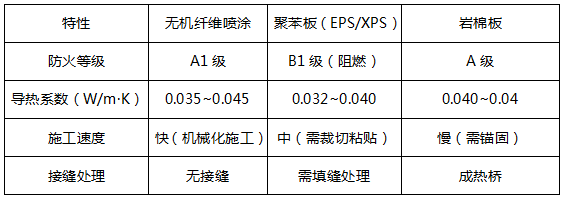

七、與傳統保溫材料對比
無機纖維噴塗技術憑借其防火性、無縫性和適應性，特別適合對安全性與節能性要求高的建築項目。盡管成本較高，但長期來看，其耐久性和維護成本優勢顯著。在實際應用中，需結合項目預算、氣候條件及設計需求綜合選擇，並嚴格把控施工質量。如需具體施工案例或技術參數，可聯係我司專業施工團隊。
